Отсечка 2021 установка
Отсечка карбюраторная 2021 желтая с коричневым проводом. Модель: ОТС-2021
Имеет 6 проводов и предназначена для подключения к бесконтактной системе зажигания на основе датчика Холла. Подробнее требования
ВАЖНО: Не устанавливайте ОТС-2021 на автомобили с допуском к движению по дорогам общего пользования!
ТОЛЬКО ДЛЯ СПОРТИВНЫХ ТРАНСПОРТНЫХ СРЕДСТВ (имеющих технический паспорт на автомобиль, участвующий в спортивных соревнованиях).
*Соответствие ОТС регламенту конкретных соревнований уточняйте у организаторов.
ВАЖНО: Действия по установке ОТС-2021 должны выполняться квалифицированным персоналом, с соблюдением всех действующих в вашей стране требований безопасности, применимых к такого рода работам.
Подключение к автомобилям ВАЗ: Смотреть видео

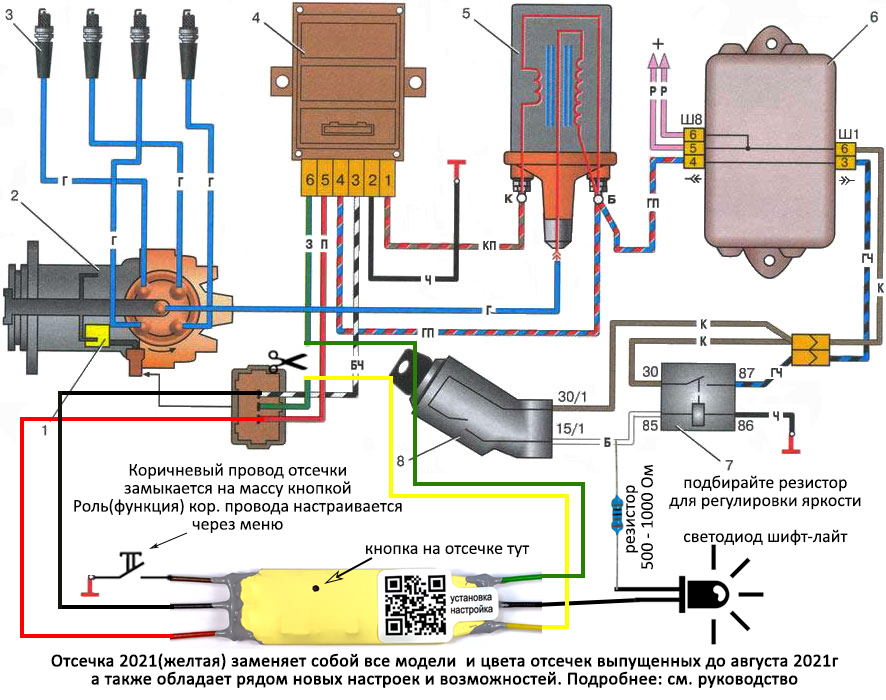

Схема подключения:
Условные обозначения:
1 — бесконтактный датчик Холла в трамблере
2 — датчик-распределитель зажигания (трамблер)
3 — свечи зажигания
4 — коммутатор
5 — катушка зажигания
6 — монтажный блок предохранителей
7 — реле зажигания (может отсутствовать в вашем авто, зависит от комплектации)
8 — замок зажигания
Процесс подключения подробно:
ВАЖНО: если в вашей проводке цвета проводов на датчик Холла отличаются, ориентируйтесь по номерам контактов коммутатора!
Найти и разрезать сигнальный провод датчика Холла
Идет от коммутатора(конт.№6) к трамблеру на разъем датчика Холла(конт.№2)
Цвет провода: зеленый
Подключить ОТС в разрез сигнального провода датчика Холла
Зеленый провод ОТС к разрезанному концу, который ведет к коммутатору(конт.№6)
Желтый провод ОТС к разрезанному концу, который ведет к датчику Холла(конт.№2)
Найти плюсовой провод питания датчика Холла
Идет от коммутатора(конт.№5) на разъем датчика Холла(конт.№1)
Цвет провода: красный
Подключить к нему красный провод ОТС. Не разрезать.
Найти общий провод("минус") питания датчика Холла
Идет от коммутатора(конт.№3) на разъем датчика Холла(конт.№3)
Цвет провода: белый / бело-черный
Подключить к нему черный провод ОТС. Не разрезать.
ВАЖНО: красный и черный провода ОТС должны подключаться именно к питанию датчика Холла.
Прямое подключение ОТС к бортовому питанию автомобиля недопустимо!
Подключить светодиод шифт-лайт(он загорится за 500 оборотов до отсечки и начнет мигать во время отсечки).
Найти на ОТС провод "выход на светодиод шифт-лайт".
Расположен между желтым и зеленым проводами ОТС
Цвет провода: черный
Подключить к нему черный провод светодиода шифт-лайт.
Найти в салоне автомобиля провод +12В от замка зажигания.
Этот провод питания должен быть защищен предохранителем номиналом не более 5А.
Расположен где-то под приборной панелью.
Цвет провода: не известен(зависит от модели автомобиля)
Подключить к нему красный("плюсовой") провод светодиода шифт-лайт.
ВАЖНО: Выход на шифт-лайт может выдержать ток до 50мА(миллиампер)
Для ограничения тока в цепи подключите последовательно светодиоду шифт-лайт резистор. Рекомендуемый номинал 500 Ом, для уменьшения яркости светодиода номинал можно увеличивать.
Светодиоды "шифт-лайт", заказанные в интернет-магазине troc-auto.ru уже имеют встроенный резистор и дополнительных действий не требуется.
Найти на ОТС коричневый провод
Расположен на отсечке со стороны проводов питания
Цвет провода: коричневый
Подключить к кнопке(тумблеру/концевику)
Включатель должен в одном положении оставлять коричневый провод не подключенным("провод висит в воздухе")
в другом положении подключать провод к "минусу"("к массе")
Коричневый провод это универсальный вход и в зависимости от настроек он может выполнять разные функции:
- Дублировать кнопку на самой отсечке
- Выбирать какой набор настроек активен. Как-бы у вас две отсечки в одном корпусе и их можно по разному настроить. Состояние коричневого провода будет определять какая отсечка активна.
- Активировать "выброс попкорна". Пока держите кнопку отсечка будет стараться удивить зрителей хлопками в выхлопе.
