Подключение и настройка. Отсечка для карбюраторных двигателей
Отсечки карбюраторные 2017г модели: ОТС-1, ОТС-5С, ОТС-5К далее сокр. "ОТС"Отсечки карбюраторные 2020г модели: ОТС-2020ВК, ОТС-2020ВС, ОТС-2020ДК, ОТС-2020ДС далее сокр. "ОТС-2020"
Предназначены для подключения к бесконтактной системе зажигания на основе датчика Холла. Подробнее.
ОТС имеют 4 или 5 провода(если заказана опция "выход на шифт-лайт")
ОТС-2020 имеют 5 или 6 проводов(если заказана опция "выход на шифт-лайт")
Если на стороне проводов питания присутствует также синий провод то это Отсечка 2020, 5 режимов, два набора настроек. см. фото
Если на стороне проводов питания присутствует также белый провод то это Отсечка 2020, 5 режимов, вход для внешней кнопки. см. фото
Отсечки 2017г не имеют третьего провода на стороне проводов питания. фото1
ВАЖНО: Не устанавливайте ОТС и ОТС-2020 на автомобили с допуском к движению по дорогам общего пользования!
ТОЛЬКО ДЛЯ СПОРТИВНЫХ ТРАНСПОРТНЫХ СРЕДСТВ (имеющих технический паспорт на автомобиль, участвующий в спортивных соревнованиях).
*Соответствие ОТС регламенту конкретных соревнований уточняйте у организаторов.
ВАЖНО: Действия по установке ОТС/ОТС-2020 должны выполняться квалифицированным персоналом, с соблюдением всех действующих в вашей стране требований безопасности, применимых к такого рода работам.
Подключение к автомобилям ВАЗ: Смотреть видео

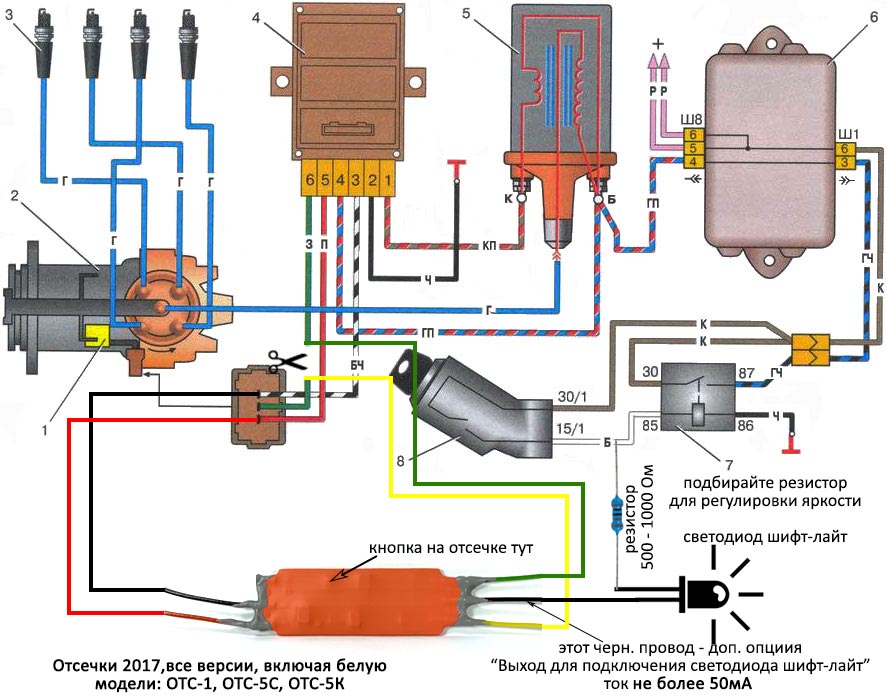

Схемы подключения:Отсечка 2017

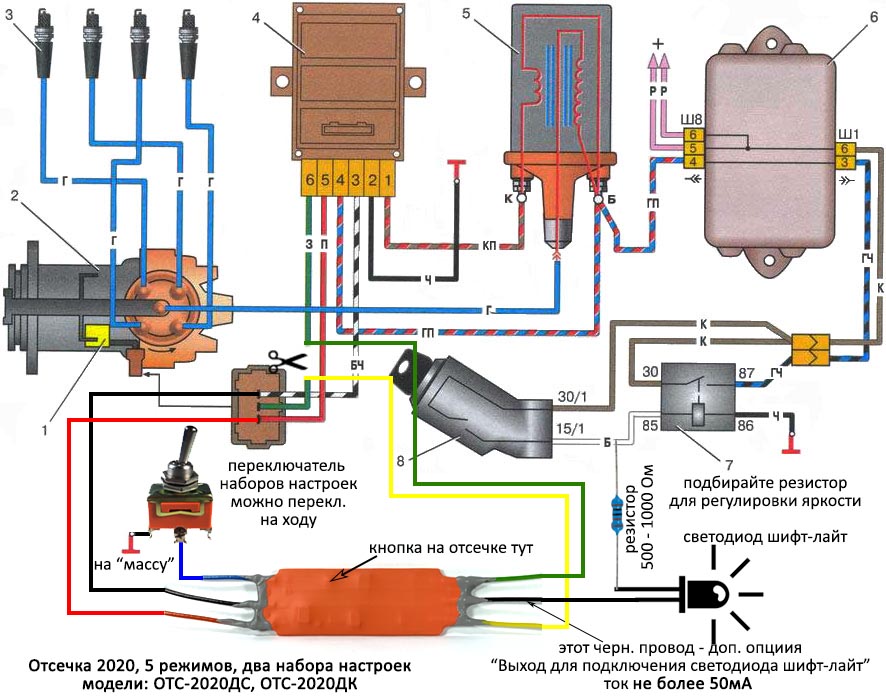

Отсечка 2020 два набора настроек (с синим проводом)

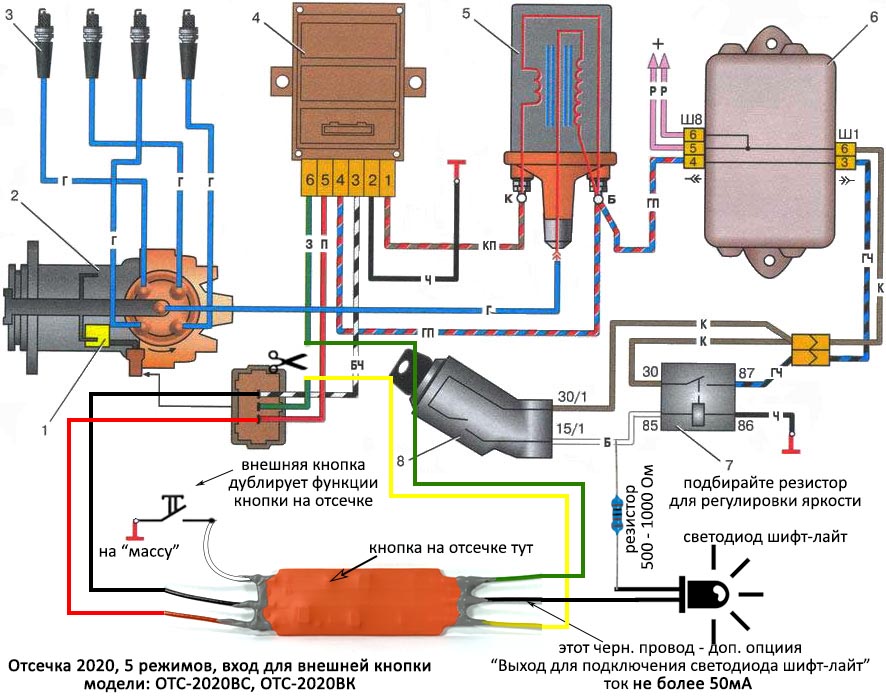

Отсечка 2020 вход для внешней кнопки (с белым проводом)
Процесс подключения:
ВАЖНО: если в вашей проводке цвета проводов на датчик Холла отличаются, ориентируйтесь по номерам контактов коммутатора!
Найти и разрезать сигнальный провод датчика Холла
Идет от коммутатора(конт.№6) к трамблеру на разъем датчика Холла(конт.№2)
Цвет провода: зеленый
Подключить ОТС в разрез сигнального провода датчика Холла
Зеленый провод ОТС к разрезанному концу, который ведет к коммутатору(конт.№6)
Желтый провод ОТС к разрезанному концу, который ведет к датчику Холла(конт.№2)
Найти плюсовой провод питания датчика Холла
Идет от коммутатора(конт.№5) на разъем датчика Холла(конт.№1)
Цвет провода: красный
Подключить к нему красный провод ОТС. Не разрезать.
Найти общий провод("минус") питания датчика Холла
Идет от коммутатора(конт.№3) на разъем датчика Холла(конт.№3)
Цвет провода: белый / бело-черный
Подключить к нему черный провод ОТС. Не разрезать.
ВАЖНО: красный и черный провода ОТС должны подключаться именно к питанию датчика Холла.
Прямое подключение ОТС к бортовому питанию автомобиля недопустимо!
Если заказана опция "выход на шифт-лайт" то подключить светодиод.
Найти на ОТС провод "выход на светодиод шифт-лайт".
Расположен между желтым и зеленым проводами ОТС
Цвет провода: черный
Подключить к нему черный провод светодиода шифт-лайт.
Найти в салоне автомобиля провод +12В от замка зажигания.
Этот провод питания должен быть защищен предохранителем номиналом не более 5А.
Расположен где-то под приборной панелью.
Цвет провода: не известен(зависит от модели автомобиля)
Подключить к нему красный("плюсовой") провод светодиода шифт-лайт.
ВАЖНО: Выход на шифт-лайт может выдержать ток до 50мА(миллиампер)
Для ограничения тока в цепи подключите последовательно светодиоду шифт-лайт резистор. Рекомендуемый номинал 500 Ом подойдет для "обычных" маломощных светодиодов.
Светодиоды "шифт-лайт", заказанные в интернет-магазине troc-auto.ru уже имеют встроенный резистор и дополнительных действий не требуется.
Только для ОТС-2020 два набора настроек:
Найти на ОТС-2020 cиний провод
Расположен на стороне проводов питания ОТС-2020
Цвет провода: синий
Подключить к включателю(тумблеру/концевику) для выбора активного набора настроек.
Включатель должен в одном положении оставлять синий провод не подключенным("в воздухе") - активен набор настроек 1
в другом положении подключать провод к минусу("к массе") - активен набор настроек 2
Подробнее о наборах настроек см. ниже в разделе настройка.
Только для ОТС-2020 вход для внешней кнопки:
Найти на ОТС-2020 провод "вход для внешней кнопки"
Расположен на стороне проводов питания ОТС-2020
Цвет провода: белый
Подключить к кнопке, которая при нажатии соединяет белый провод с минусом("с массой").
Эта кнопка будет дублировать функции кнопки на отсечке (для настройки оборотов и режима срабатывания), кнопку можно разместить в салоне.
Задать вопрос специалисту
Настройка: Смотреть видео
Обороты и режим срабатывания это две независимые настройки.
Вместе они называются набор настроек.
- обороты: от 3500 до 8000об/мин (до 9000 у ОТС-2020)
- режим срабатывания: от 0 до 4. т.е. всего режимов 5. демонстрация режимов
- Отсечка 2020 два набора настроек(ОТС-2020ДС, ОТС-2020ДК) - имеет два набора настроек
- Отсечка 2017 белая(ОТС-1) - имеет половину из набора. Можно настроить только обороты от 3500 до 8000об/мин
У отсечки 2020 два набора настроек есть дополнительный синий провод.
Состояние синего провода определяет, какой набор настроек активен в данный момент!
- синий провод не подключен("в воздухе") - активен набор 1
- синий провод соединен с минусом("на массе") - активен набор 2
Пользователь настраивает каждый набор настроек по своему усмотрению.
Например, набор 1 может быть запрограммирован на 6000об. режим 0, а набор 2 на 4000об. режим 4
ВНИМАНИЕ! Переход от набора 1 к набору 2 осуществляется с задержкой около 3сек.
Обратный переход от 2 к 1 реализован без задержки.
Такая односторонняя задержка позволяет сделать что-то вроде "Ланч контроля". Например: концевик на педали сцепления соединен с синим проводом отсечки. Сцепление выжато - через ~3сек активируется набор 2, в который пользователь внес низкие обороты срабатывания. Можно раздуть турбину на месте. Далее автомобиль трогается, педаль отпущена, концевик срабатывает и активирует набор 1, в котором запрограммированы бОльшие обороты для движения. Это переключение из набора 2 в набор 1 происходит мгновенно, автомобиль может двигаться и не упираться в ланч отсечку, а при переключении передач, благодаря задержке, каждый раз не активировать набор 2 с низкими настройками.
Настройка оборотов:
- Вывести двигатель на желаемые обороты между 3500 и 8000 (9000 для ОТС-2020) где должна начать срабатывать отсечка
- Нажать кнопку, расположенную под герметичным кожухом ОТС/ОТС-2020
- Или нажать внешнюю кнопку. Только если у вас ОТС-2020 с входом для внешней кнопки(с белым проводом)
- В момент нажатия кнопки произойдет измерение и запись текущих оборотов двигателя в память ОТС
- Если обороты двигателя меньше 3500 то нажатие на кнопку будет проигнорировано. Ничего не произойдет.
- Для повышения оборотов вначале выполнить сброс настроек(см.ниже) Иначе срабатывание отсечки не даст вам вывести двигатель на желаемые обороты
- При настройке оборотов настройка "режим" не сбивается
- Для ОТС-2020 с двумя наборами настроек: настраивается активный набор! Какой набор сейчас активен определяет состояние синего провода(состояния синего провода см. выше в начале раздела настройки)
Настройка режима:
- Включить зажигание, но не заводить двигатель
- Нажать на кнопку, расположенную под герметичным кожухом ОТС/ОТС-2020
- Или нажать внешнюю кнопку. Только если у вас ОТС-2020 с входом для внешней кнопки(с белым проводом)
- Режим переключится на +1 вперед
- При последующих нажатиях на кнопку режимы будут переклчаться по кругу. C 4 будет переход на 0, потом 1-2-3-4 и снова 0-1-2-3-4 и т.д.
- При настройке режима, настройка "обороты" не сбивается
- Для ОТС-2020 с двумя наборами настроек: настраивается активный набор! Какой набор сейчас активен определяет состояние синего провода(состояния синего провода см. выше в начале раздела настройки)
Cброс настроек:
- Выключить зажигание, обесточив таким образом ОТС/ОТС-2020
- Нажать и удерживать кнопку, расположенную под герметичным кожухом ОТС/ОТС-2020
- Или нажать и удерживать внешнюю кнопку. Только если у вас ОТС-2020 с входом для внешней кнопки(с белым проводом)
- Включить зажигание, подав таким образом питание на ОТС/ОТС-2020
- Отпустить кнопку
- Для ОТС-2020 с двумя наборами настроек: настраивается активный набор! Какой набор сейчас активен определяет состояние синего провода(состояния синего провода см. выше в начале раздела настройки)
- После сброса режим будет = 0, обороты = 8000 (9000 для ОТС-2020)
